1. Einführung to top
Der APSON 2K Schaltblock XMY-2010 H ohne
Rückführung ist ein spezieller Schaltblock für 2-Komponenten
Lacke mit Härter. Aufgrund seiner Eigenschaften verbessert er die Qualität
und steigert den Wirkungsgrad des Beschichtungsprozesses.
Dieser Schaltblock-Typ ist besonders geeignet zum Einsatz in
automatischen Beschichtungs-Systemen mit oft zu wechselnden chemisch
aggressiven Medien, z.B. Lacken, Härtern, Lösemitteln, Laugen, u.a. Er ist
einsetzbar sowohl für 2K Uni-Lacke als auch 2K Metallic-Lacke.
Herkömmliche Schaltblöcke für 2K Lacke sind nicht
optimiert. Sie haben zwischen den Ventilen zum Schalten der
Medien und dem Mischraum in der Regel gebohrte Kanäle
zum Zuführen der Lackkomponenten in den Mischraum. In der Praxis kann das
Lackprodukt in diesen Kanälen aushärten. Dies führt zu Problemen während
des Lackierens und beim Spülen der 2K Schaltblöcke. Verstopfte
Medienschaltblöcke müssen zeitaufwändig ausgetauscht und die Medienkanäle
wieder aufgebohrt werden.
Der APSON
2K Schaltblock XMY-2010 H ohne
Rückführung ist mit hochqualitativer
totraumfreier APSON Ventiltechnik
ausgerüstet. Er hat praktisch keine Zuführkanäle zwischen Ventilen und
Mischraum. Der Mischraum hat minimales Volumen und ist optisch
überprüfbar und schnell zu reinigen. Aushärtungen des Lackproduktes können
während des normalen Betriebes praktisch nicht entstehen. Falls dies doch
einmal vorkommen sollte, ist die Betriebsbereitschaft des APSON
2K Schaltblocks in kürzester Zeit wieder herstellbar.
2. Leistungsmerkmale to top
Der APSON 2K Schaltblock XMY-2010 H
ohne Rückführung:
-
Erzeugt hochqualitative Medienmischung durch turbulente
Vor-Vermischung der Medien bereits beim Zusammentreffen der Medien im
Mischraum.
-
Bildet keine Luftsäulen weil zwischen den jeweiligen
Medien-Ventilen und dem Mischraum keine Kanäle existieren.
-
Erreicht 100% Materialausnutzung (keine Zuführkanäle, ergo keine
ausgehärteten Säulen aus 2K Lackprodukt).
-
Ist umweltschonend aufgrund kurzer Spülzeiten.
-
Ist kostensparend aufgrund minimierten Medienverbrauchs.
-
Ermöglicht einfache Handhabung bei der Montage und
Wartung.
-
Hat hochqualitative totraumfreie APSON Ventiltechnik.
-
Medien-Eingänge und Ausgang sind spül- und
durchsatz-optimiert.
-
Besteht aus Edelstahl, somit korrosionsbeständig und
verschleißfest.
-
Ist unempfindlich gegen Laugen und schwache Säuren.
3. Aufbau und Funktion to top
Der APSON 2K Schaltblock XMY-2010 H ohne
Rückführung besteht hauptsächlich aus:
-
einem massiven konusförmigen Ventilblock mit Anschluss- und
Ventil-Bezeichnungen;
-
unabhängigen totraumfreien APSON Ventilen (siehe
Bestell-Daten);
-
SL-Verschraubungen (SL = Schlauch) zum Anschluss der
Medien;
-
Ausgangskonus mit Ausgangsanschluss und Überwurfmutter;
-
optional zwei Rückschlagventilen (für Pulsluft und
Verdünner);
-
einem Befestigungswinkel.

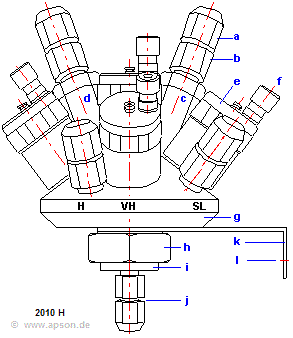

Legende: a = SL-Verschraubung-Mutter, b = SL-Verschraubung, c, d = Rückschlagventil, e = APSON Ventil, f = Pneumatik-Anschluss (am Ventil), g = 2K Schaltblock, h = Überwurfmutter, i = Ausgangskonus, j = 2K Lack-Ausgang, k = Befestigungswinkel, l = 2 Löcher ø7 mm
(horizontaler Lochabstand 20 mm)
Der APSON 2K Schaltblock XMY-2010 H
ohne Rückführung ist standardmäßig aus
Edelstahl gefertigt und wird mittels Befestigungswinkel an einem
geeigneten Platz befestigt.
Die Medienschläuche werden mittels der SL-Verschraubungen an den
zugehörigen markierten Medien-Anschlüssen für die Stammlacke SL1 bzw. SL2,
Härter H, Verdünner bzw.
Lösemittel V/Lö und Pulsluft PL angeschlossen. Die Überwurfmutter am
Ausgangskonus ermöglicht schnelle Demontage zwecks Wartung bzw.
Inspektion.
Das zum Lackieren erforderliche 2K Lackprodukt entsteht im Mischraum
(MR) des 2K Schaltblocks durch
gleichzeitiges Öffnen des Ventils für den jeweiligen Stammlack und des
Ventils für den Härter. Das 2K Lackprodukt fließt dann durch den
Ausgang Out (und eventuell durch einen
optionalen Homogenisierer-Schlauch -- in den Abbildungen nicht
dargestellt).
Für die praktisch inexistenten Kanäle (u, w, x, y und z) von max.
0,2 mm Länge, zwischen jeweiligem Ventil V und Mischraum (MR) ergibt sich ein verschwindend kleines
Volumen.
Zum Wechseln des Lackes kann der im Lackschlauch befindliche
Stammlack durch Öffnen des jeweiligen Lackventils zum Ausgang Out hin ausgedrückt werden. Anschließend ist der
Lackschlauch, sowie der 2K Schaltblock zu spülen.
Zum Spülen des 2K Schaltblocks sind die Ventile für
Stammlack SL und Härter H zu schließen. Anschließend sind die Ventile für
das Lösemittel V/Lö und für die
Pulsluft PL periodisch und abwechselnd zu
öffnen und zu schließen. Es ergibt sich somit eine Luft/Lösemittel-Sequenz
wie folgt: Lu-Lö-Lu-Lö-...
4. Technische Daten to top
Benennung: |
APSON 2K Schaltblock XMY-2010 H ohne
Rückführung |
Medien: |
Uni- und Metallic-Lacke, Härter, Lösemittel, Laugen, u.a. |
Mediendruck: |
Max. 20 bar |
Ventil-Bestückung: |
APSON Lackventile, totraumfreie Ventiltechnik |
Werkstoff: |
Edelstahl |
Dichtungen: |
Viton™, oder gemäß Kundenwunsch |
Medien-Eingänge: |
Für Schlauch D = 8 mm, d = 6 mm * |
Ausgangsanschluss: |
Für Schlauch D = 8 mm, d = 6 mm * |
Abmessungen, L x B x H [mm]: |
Ohne Ventile:
70 x 70 x 45
Mit Ventilen: 140 x 140 x 100
|
Masse: |
1.5 kg, mit Ventilen |
* oder gemäß Kundenwunsch
5. Bestell-Daten to top
Benennung |
Anzahl |
Bestell-Nr. |
APSON 2K Schaltblock XMY-2010 H ohne Rückführung (mit Ventilen,
Befestigungswinkel und SL-Verschraubungen) |
1 |
050-A121/... * |
APSON 2/2-Wege Lackventil 2009 (Ersatzteil) |
5 |
060-A031 |
APSON Homogenisierer-Schlauch |
1 |
070-A013 |
APSON Dichtungssatz (Ersatzteil) |
1 |
300-0092 |
APSON Rückschlagventil für den Anschluss von Pulsluft bzw.
Verdünner (Option) |
2 |
100-A014 |
Andere Werkstoffe oder Leistungsmerkmale auf Kundenwunsch.
* Bitte den genauen Typ vor der Bestellung mit APSON klären.
